பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றி என வகை

Wuxi Hongdinghua Chemical Equipment Co., Ltd. ஆல் தயாரிக்கப்பட்ட பல்வேறு வகையான பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றிகளில், பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றி ஒரு விருப்பமான வெப்பப் பரிமாற்றியாகும்.

பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றியின் கட்டமைப்பு பண்புகள்:

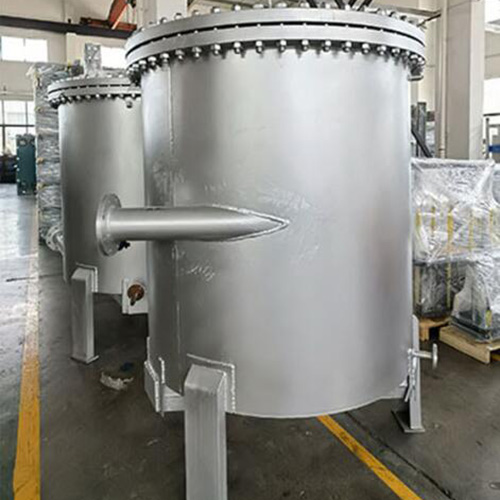

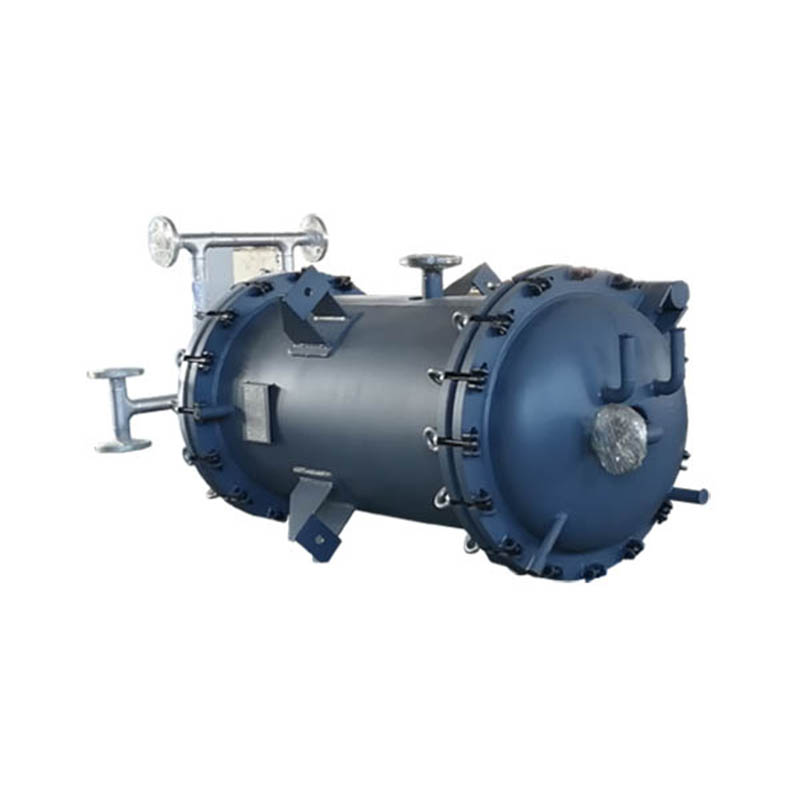

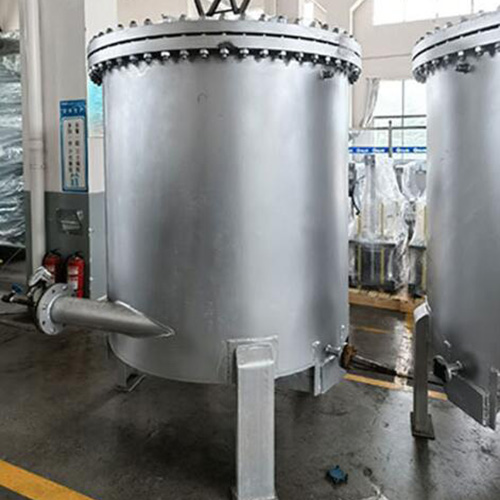

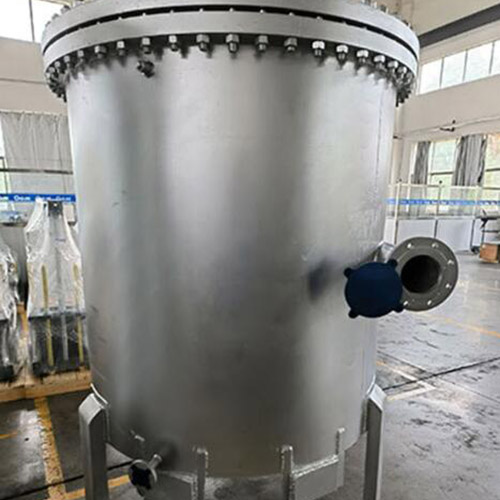

பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றி இரண்டு இணையான மெல்லிய எஃகு தகடுகளை உருட்டி, ஒரு ஜோடி சுழல் ஓட்ட சேனல்களை உருவாக்குவதன் மூலம் உருவாக்கப்படுகிறது. குளிர் மற்றும் சூடான திரவங்கள் வெப்ப பரிமாற்ற மேற்பரப்பாக ஒரு சுழல் தட்டு மூலம் பிரிக்கப்பட்ட இரண்டு சேனல்களில் பாய்கிறது. இரண்டு தட்டுகளுக்கு இடையில் ஒரு சேனல் ஸ்பேசர் பற்றவைக்கப்படுகிறது, இது சேனல்களுக்கு இடையிலான தூரத்தை பராமரிக்கவும், சுழல் தட்டின் விறைப்புத்தன்மையை அதிகரிக்கவும் செய்கிறது. இரண்டு சுழல் சேனல்களை பிரிக்க வெப்பப் பரிமாற்றியின் மையத்தில் ஒரு மத்திய பகிர்வு தட்டு நிறுவப்பட்டுள்ளது. மேல் மற்றும் கீழ் பற்றவைக்கப்பட்ட கவர் தகடுகள் அல்லது தலைகள் உள்ளன, அதே போல் இரண்டு திரவங்களுக்கான நுழைவாயில் மற்றும் கடையின் குழாய்கள் உள்ளன. பொதுவாக, ஒரு ஜோடி இன்லெட் மற்றும் அவுட்லெட் சுற்றளவு விளிம்பில் அமைந்துள்ளது (இணைக்கும் குழாய் தொடுநிலை அல்லது ரேடியலாக இருக்கலாம்), மற்ற ஜோடி அச்சில் அமைந்துள்ளது. இறுதிப் பகுதியை ஒரு சேனலின் இரு முனைகளிலும் பற்றவைத்து மூடலாம், மற்ற சேனல் பற்றவைக்கப்படாது. இரண்டு முனைகளும் இறுதி உறைகள் மற்றும் விளிம்புகள் மூலம் இணைக்கப்பட்டுள்ளன, இது வகை II பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றி என்று அழைக்கப்படுகிறது; வகை III பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றியின் அமைப்பு என்னவென்றால், ஒரு சேனல் பற்றவைக்கப்பட்டு ஒரு முனையில் மூடப்பட்டிருக்கும், மற்ற சேனல் பற்றவைக்கப்பட்டு மறுமுனையில் மூடப்பட்டிருக்கும், பின்னர் இரு முனைகளும் இறுதி தொப்பிகள் மற்றும் விளிம்புகள் மூலம் இணைக்கப்படும்.

பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றியின் பயன்பாடு:

வேதியியல், பெட்ரோலியம், கரைப்பான்கள், மருந்துகள், உணவு மற்றும் பானங்கள், இயந்திரங்கள், ஜவுளி, உலோகம், எஃகு உருட்டுதல், கோக்கிங் போன்ற தொழில்களுக்கு ஏற்றது. ரேஷன் மற்றும் கிருமி நீக்கம், மற்றும் கழிவு வெப்ப மீட்பு.

பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றியின் விவரங்கள்:

பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றி செயல்திறன் அடிப்படையில் பின்வரும் நன்மைகளைக் கொண்டுள்ளது:

1. உயர் வெப்பத் திறன்: இது இரண்டு வகையான வெப்பப் பரிமாற்ற திரவங்களை குறைந்த ஓட்ட விகிதத்தில் வைத்திருக்கலாம், கொந்தளிப்பைத் தூண்டலாம் மற்றும் வெப்பப் பரிமாற்றத் திறனை மேம்படுத்தலாம். ஊடகத்தின் வெப்பநிலை வேறுபாடு 1 â வரை சிறியதாக இருக்கலாம், இதன் விளைவாக சிறிய வெப்ப இழப்பு ஏற்படுகிறது; அதே அழுத்த இழப்பின் கீழ், வெப்ப பரிமாற்ற திறன் ஒரு குழாய் வெப்பப் பரிமாற்றியை விட 3 முதல் 5 மடங்கு அதிகமாகும்; வெப்ப மீட்பு திறன் 99% ஐ அடையலாம்.

2. கட்டமைப்பில் கச்சிதமான, சிறிய அளவில், மற்றும் ஒரு சிறிய பகுதியை ஆக்கிரமித்து, இது ஒரு ஷெல் மற்றும் குழாய் வெப்பப் பரிமாற்றியின் பரப்பளவில் சுமார் 30% ஆக்கிரமித்துள்ளது.

3. குறைந்த உற்பத்தி செலவு

4. நெகிழ்வான செயல்பாடு

5. பிரிக்க முடியாத சுழல் தகடு வெப்பப் பரிமாற்றிகளுடன் ஒப்பிடும்போது, ​​இரு முனைகளிலும் உள்ள இறுதிக் கவர்கள் திறக்கப்படலாம் என்ற உண்மையின் காரணமாக, அவை நிறுவல், சுத்தம் செய்தல் மற்றும் பராமரிப்பு ஆகியவற்றிற்கு மிகவும் வசதியானவை மற்றும் சுயமாக சுத்தம் செய்யும் திறனைக் கொண்டுள்ளன. நடுத்தரத்தின் சுழல் ஓட்டம் காரணமாக, அழுக்கு எளிதில் டெபாசிட் ஆகாது; சுத்தம் செய்ய எளிதானது, நீராவி அல்லது கார கரைசலுடன் கழுவலாம், எளிமையானது மற்றும் செயல்பட எளிதானது, துப்புரவு சாதனங்களை நிறுவுவதற்கு ஏற்றது.

6. குறைந்த எதிர்ப்பு: ஷெல் மீது இணைக்கும் குழாய் ஒரு தொடுநிலை அமைப்பை ஏற்றுக்கொள்கிறது. நடுத்தரமானது ஒரு சேனல் வழியாக பாய்கிறது, மற்ற வெப்பப் பரிமாற்றிகளை விட அதிக ஓட்ட விகிதத்தை அனுமதிக்கிறது. குறைந்த அழுத்த இழப்பு, பெரிய கொள்ளளவு நீராவி அல்லது வாயுவை கையாள பயன்படுத்தப்படலாம்;

7. பயன்பாட்டிற்காக பல அலகுகளை இணைக்கலாம்: ஒரு சாதனம் பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய முடியாதபோது, ​​பல சாதனங்களை இணைக்க முடியும், ஆனால் கலவையானது பின்வரும் விதிமுறைகளுக்கு இணங்க வேண்டும்: இணையான சேர்க்கை, தொடர் சேர்க்கை, மற்றும் சாதனங்கள் மற்றும் சேனல்களுக்கு இடையிலான இடைவெளி ஒரே மாதிரியாக இருக்கும். கலப்பின கலவை: இணையாக ஒரு சேனல் மற்றும் தொடரில் ஒரு சேனல்.

8. நீராவி-நீராவி வெப்ப பரிமாற்றத்திற்காக பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றிகளைப் பயன்படுத்தும் போது, ​​குளிரூட்டும் சுற்றும் நீர் பொருத்தப்பட்டிருக்க வேண்டும். நடுத்தர அழுத்தம் மற்றும் வெப்பநிலை பயன்பாட்டு வரம்பை மீறும் போது, ​​ஷெல் மற்றும் குழாய் வெப்பப் பரிமாற்றிகள் போன்ற பிற வெப்பப் பரிமாற்றி கட்டமைப்புகள் தேர்ந்தெடுக்கப்பட வேண்டும்.

9. பிரிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றியின் செயல்பாட்டிற்கான முன்னெச்சரிக்கைகள்

(1) நீராவி அகற்றுவது நிறுத்தப்படும் போது, ​​வெப்பப் பரிமாற்றியின் நுழைவாயில் மற்றும் வெளியேறும் குழம்பின் இருபுறமும் வெப்பநிலை 40 âக்குக் கீழே இருக்க வேண்டும்.

(2) சுழல் தட்டு வெப்பப் பரிமாற்றி சேதத்தைத் தவிர்க்க குறிப்பிட்ட தேவைகளுக்கு ஏற்ப பயன்படுத்தப்பட வேண்டும்.

(3) பிரிக்கக்கூடிய வெப்பப் பரிமாற்றியின் இரு முனைகளிலும் உள்ள பெரிய கவர்கள் அகற்றப்பட்ட பிறகு, வெப்பப் பரிமாற்றியைப் பறிக்க உயர் அழுத்த நீரைப் பயன்படுத்த முடியாது, ஏனெனில் இது வெப்பப் பரிமாற்றியை கடுமையாக சேதப்படுத்தும்.

துண்டிக்கக்கூடிய சுழல் தட்டு வெப்பப் பரிமாற்றி சிறந்த செயல்திறன் கொண்ட ஒரு திறமையான, ஆற்றல் சேமிப்பு மற்றும் குறைந்த முதலீட்டு வெப்ப பரிமாற்ற கருவியாகும்.
