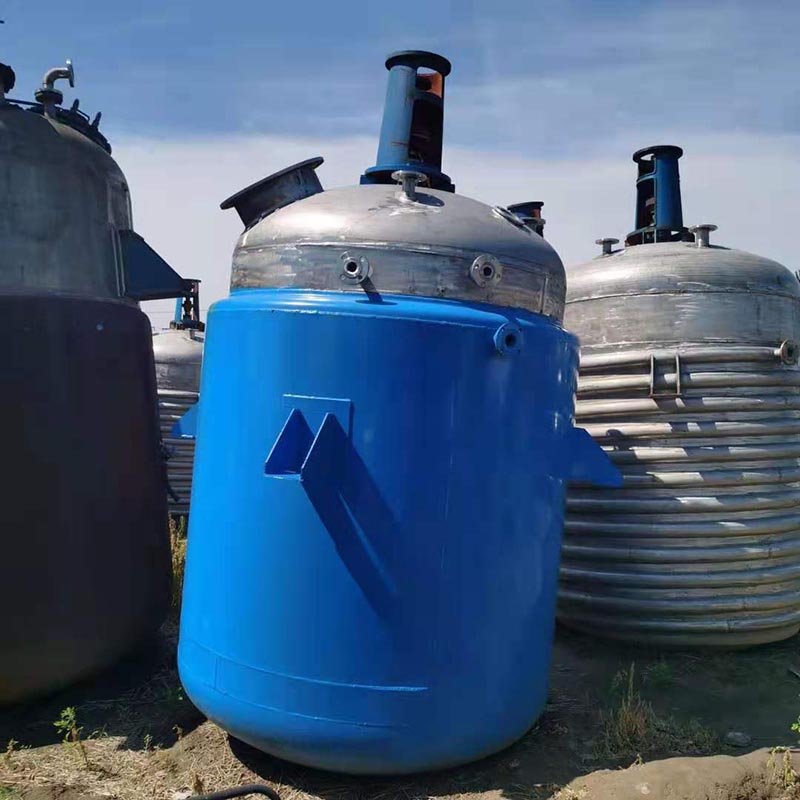

Wuxi Hongdinghua Chemical Equipment Co., Ltd தொழிற்சாலையில் இருந்து ஸ்பைரல் ஹாஃப்-பைப் ஜாக்கெட் ரியாக்டரை வாங்க நீங்கள் உறுதியாக இருக்க முடியும், மேலும் நாங்கள் உங்களுக்கு சிறந்த விற்பனைக்குப் பிந்தைய சேவை மற்றும் சரியான நேரத்தில் விநியோகத்தை வழங்குவோம். ஸ்பைரல் ஹாஃப்-பைப் ஜாக்கெட் ரியாக்டரில் சுழல் அரைக் குழாயால் செய்யப்பட்ட ஒரு சிறப்பு ஜாக்கெட் உள்ளது, இது அணு உலையின் வெளிப்புறச் சுவரில் பற்றவைக்கப்பட்டுள்ளது, சிறப்பு ஜாக்கெட், அரைக் குழாயின் உள் சுவர் மற்றும் அணு உலையின் வெளிப்புறச் சுவர் ஆகியவற்றால் உருவாக்கப்பட்ட அறைக்குள் வெப்ப பரிமாற்ற எண்ணெய் அல்லது பிற வெப்பமூட்டும் அல்லது குளிரூட்டும் ஊடகங்களை வைத்திருக்கும்.
Wuxi Hongdinghua கெமிக்கல் எக்யூப்மென்ட் கோ., லிமிடெட். வாடிக்கையாளர்களுக்காக பல்வேறு வகையான உலைகளை வடிவமைத்து உற்பத்தி செய்கிறது. ஒரு வகை உலை முற்றிலும் வேறுபட்டது, இது பாரம்பரிய ஜாக்கெட் வகை உலைகளிலிருந்து வேறுபட்டது மற்றும் ஜாக்கெட் வகை உலைகளில் இல்லாத நன்மைகள் உள்ளன. வெப்பமாக்கல், ஆவியாதல், குளிரூட்டல் மற்றும் குறைந்த அல்லது அதிவேக கலவை செயல்பாடுகளை அடைய இது பயன்படுத்தப்படலாம். இந்த வகை உலை ஒரு வெளிப்புற அரை குழாய் உலை ஆகும்.
வெளிப்புற அரை-குழாய் உலை, வெளிப்புற சுருள் குழாய் உலை என்றும் அழைக்கப்படுகிறது, இது பெரும்பாலும் அணு உலைகளில் அதிக உள் கட்டமைப்புகள் அல்லது அதிக திறப்புகளைக் கொண்ட உலைகளுக்குப் பயன்படுத்தப்படுகிறது.
வெளிப்புற அரை குழாய் உலையின் வெப்ப ஆதாரம் நீராவி, சூடான நீர் அல்லது வெப்ப எண்ணெய் அணு உலை ஷெல் மற்றும் அரை குழாய் வெளிப்புற சுவர் இடையே பாயும். பாரம்பரிய ஜாக்கெட் படிவத்தை மாற்றுதல்.
ஜாக்கெட் உலை போன்ற வெளிப்புற அரை குழாய் உலை, பெட்ரோலியம், ரசாயனம், ரப்பர், பூச்சிக்கொல்லிகள், சாயங்கள், மருந்துகள், உணவு மற்றும் வல்கனைசேஷன், நைட்ரிஃபிகேஷன், ஹைட்ரஜனேற்றம், அல்கைலேஷன், பாலிமரைசேஷன் மற்றும் பாலிகண்டன்சேஷன் போன்ற பிற செயல்முறைகளிலும் பயன்படுத்தப்படலாம்.
சுழல் அரை-குழாய் உலையின் சுழல் வெளிப்புறக் குழாய் ஒரு அரை குழாய் வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது அணுஉலை உடலின் சுவர் தடிமன் குறைக்கலாம் மற்றும் அணுஉலையின் அழுத்தம் தாங்கும் திறனை மேம்படுத்தலாம்.
வெளிப்புற அரை-குழாய் உலையின் அரை வட்டக் குழாய் ஜாக்கெட் உள் சிலிண்டரை அழுத்த நிலைகளாகப் பிரிக்கிறது, அவை அரை வட்டக் குழாயின் உள்ளே உள்ள உள்ளூர் வெளிப்புற அழுத்தம் மற்றும் சிலிண்டரின் உள்ளே அழுத்தத்திற்கு உட்படுத்தப்படுகின்றன. வெளிப்புற அரை குழாய் ஜாக்கெட் உள் சிலிண்டரின் உறுதியற்ற தன்மையையும் தடுக்கலாம். உலையின் ஒட்டுமொத்த கண்ணோட்டத்தில், ஒவ்வொரு வெளிப்புற சுழல் குழாய் ஜாக்கெட்டும் உலை சிலிண்டருக்கு வலுவூட்டும் வளையமாக செயல்படுகிறது, இது உள் சிலிண்டரை ஒட்டுமொத்த வெளிப்புற அழுத்தத்திற்கு உட்படுத்தும் ஜாக்கெட் உடலை மாற்றுகிறது. வெளிப்புற சுழல் குழாய் ஜாக்கெட் 0.6 மற்றும் 2.5 MPa இடையே ஒரு வலுவான அழுத்த எதிர்ப்பு திறனைக் கொண்டுள்ளது, இது வெப்ப உணர்திறன் அல்லாத பொருள் எதிர்வினைகளின் போது வெப்ப பரிமாற்ற ஊடகத்தின் தரத்தை பெரிதும் மேம்படுத்தும்.
நீராவி வெப்பத்தை உதாரணமாக எடுத்துக் கொண்டால், அரை-குழாய் ஜாக்கெட் உலை அரை வட்டக் குழாயைப் பயன்படுத்துகிறது. நீராவி அழுத்தம் குறைப்பு பெரும்பாலும் 0.4MPa இல் கட்டுப்படுத்தப்படுகிறது. வெளிப்புற சுழல் குழாய் ஜாக்கெட் அணுஉலையைப் பயன்படுத்தும் போது, நீராவி அழுத்தம் 0.7 மற்றும் 1.3 MPa க்கு இடையில் இருக்கும், மேலும் அழுத்தம் குறைப்பு தேவையில்லை. வெளிப்புற சுழல் குழாய் ஜாக்கெட் மூலம் உள் சிலிண்டரின் அழுத்த நிலையில் குறிப்பிடத்தக்க முன்னேற்றம் காரணமாக, உள் சிலிண்டரின் சுவர் தடிமன் ஒப்பீட்டளவில் குறைக்கப்படுகிறது. வெளிப்புற சுருள் குழாய் ஜாக்கெட்டின் வெல்டிங் செயல்பாட்டில் உள்ள இடைவெளிகளால், தேவையான வெப்ப பரிமாற்றம் ஒரே மாதிரியாக இருக்கும்போது, அரை-குழாய் ஜாக்கெட் உலையின் வெப்ப பரிமாற்ற பகுதி அதற்கேற்ப சிறியதாக இருக்கும்.
வெளிப்புற அரை-குழாய் உலை அதிக வெப்பமூட்டும் திறன், வேகமான பொருள் குளிரூட்டும் வேகம் மற்றும் வாடிக்கையாளர் உற்பத்தி செலவுகளைக் குறைத்தல் ஆகியவற்றின் நன்மைகளைக் கொண்டுள்ளது. இது மிகவும் நிலையானது மற்றும் செயல்பாட்டின் போது குறைவான சத்தம் கொண்டது. முழு உபகரணமும் சுத்தம் செய்ய எளிதானது மற்றும் தொடர்ந்து பயன்படுத்தப்படலாம். அரை-குழாய் ஜாக்கெட் உலை, நல்ல சீல் விளைவு மற்றும் கசிவு இல்லாமல், மூலப்பொருட்களை சிதறடித்து அசைக்கிறது. உள்ளமைக்கப்பட்ட வெளியேற்றமானது எச்சம் இல்லாமல் முழுமையான வெளியேற்றத்தை உறுதி செய்கிறது.
அரை-குழாய் ஜாக்கெட் உலை வெப்ப பரிமாற்ற செயல்திறனுக்கு மிகவும் உகந்தது, ஏனெனில் இது ஒரு வெப்ப மூல அறையாக செயல்பட முடியும். மேலும் இது ஆற்றல் நுகர்வு இலக்கை அடைய உதவும், ஜாக்கெட் அளவின் அரை பைப் தொகுதிக்கு விகிதம் 8: 1. இது முதலீடு மற்றும் உற்பத்தி செலவைக் குறைக்கும்.
இது வெப்ப பரிமாற்ற குணகத்தை மேம்படுத்துவது மட்டுமல்லாமல், வெப்ப எதிர்ப்பைக் குறைக்கும் மற்றும் குளிரூட்டும் செயல்முறைகளுக்கு ஏற்றது. இது சுழல் அரைக் குழாயில் உள்ள ஊடகத்தின் ஓட்ட விகிதத்தையும் அதிகரிக்கலாம், மேலும் அதிவேக பாயும் ஊடகம் அரை-குழாய் ஜாக்கெட்டின் உள் மேற்பரப்பில் அளவிடுவதை திறம்பட தடுக்கலாம். அதே நேரத்தில், இந்த கருவி உலை உடலின் ஒட்டுமொத்த விட்டத்தையும் குறைத்து இடத்தை சேமிக்கும்.
1. அணுஉலை உடலின் சுவர் தடிமனைக் குறைத்து, அதன் சுமை திறனை மேம்படுத்தவும் (உலை உடல் மற்றும் கீழ் தலையின் சுவர் தடிமன் 37.5% மற்றும் பாரம்பரிய ஜாக்கெட் உலையை விட 50% மெல்லியதாக உள்ளது);
2. வெப்ப பரிமாற்ற செயல்திறனை மேம்படுத்துவதற்கு இது நன்மை பயக்கும் (இது வெப்ப பரிமாற்ற குணகத்தை அதிகரிப்பது மட்டுமல்லாமல் வெப்ப எதிர்ப்பையும் குறைக்கும்);
3. ஆற்றல் நுகர்வு சேமிக்கவும் (ஜாக்கெட் தொகுதி அரை குழாய் தொகுதி விகிதம் 8, வெப்ப எதிர்ப்பை குறைக்கிறது);
4. வேகமான குளிரூட்டும் திறன் (வாடிக்கையாளர் செலவுகளைக் குறைத்தல்);
5. உலை உடலின் ஒட்டுமொத்த விட்டத்தைக் குறைப்பது பட்டறை அமைப்பிற்கு நன்மை பயக்கும்.
துருப்பிடிக்காத எஃகு, கார்பன் எஃகு, டைட்டானியம் எஃகு போன்ற பல்வேறு வகையான உலோகங்கள் அரை-குழாய் ஜாக்கெட் உலையை உருவாக்க பயன்படுத்தப்படலாம்.
1.சுழல் அரை குழாய்
2.உலை உடல்
3.தலை
4. ஸ்டிரர் (பல்வேறு வகையான கலவை அல்லது சேர்க்கைகள்)
5.டிரைவிங் சாதனம் (மோட்டார், குறைப்பான், காந்த கிளறல்)
6.ஷாஃப்ட் சீல் செய்யும் சாதனம் (பேக்கிங் சீல், சிங்கிள் எண்ட் மெஷின் சீல், டபுள் எண்ட் மெஷின் சீல், காந்த முத்திரை போன்றவை)
7.ஆதரவு (தாங்கி அல்லது காது இருக்கை)
1. தொகுதி: ______L
2. அரை குழாய் ஜாக்கெட்: வெப்ப பரிமாற்ற பகுதி ______ã¡
வெப்ப மூலம்: ஒரு நீராவி வெப்பமாக்கல் B சூடான நீர் C வெப்ப பரிமாற்ற எண்ணெய் வெப்பமாக்கல்
3. வேலை அழுத்தம்: ஜாக்கெட் அழுத்தம் ______MPa, உள் சிலிண்டர் அழுத்தம் _______MPa
4. வேலை வெப்பநிலை: ஜாக்கெட் ______â உள் சிலிண்டர் ______â
5. பொருள்:
ஜாக்கெட் A: Q235B B: Q345R C: S30408 D: 3216R8 E: S31603 F: மற்றவை
உள் சிலிண்டர் A: Q235B B: Q345R C: S30408 D: 32168 E: S31603 F: மற்றவை
6. கலவை வகை: A: துடுப்பு வகை B: சட்ட வகை C: நங்கூரம் வகை D: விசையாழி உந்துவிசை வகை E: மற்றவை
7. குறைப்பான்: A: சைக்ளோயிடல் பின் வீல் குறைப்பான் B: கியர் குறைப்பான் சுழலும் வேகம்: ______rpm
8. மோட்டார் சக்தி: ______KW, வெடிப்பு-ஆதாரம்______ மாறி அதிர்வெண் தேவையா______
9. தண்டு முத்திரை: A: பேக்கிங் பாக்ஸ் B: இயந்திர முத்திரை 204 C: இயந்திர முத்திரை 205 D: மற்றவை
10. உள் சுருள் குழாய்
A: வெப்பமூட்டும் பகுதி: ______ சதுர மீட்டர்
பி: குளிரூட்டும் பகுதி: ______ சதுர மீட்டர்
